NS多功能测试组件使用说明
使用范围：可用于测试液体试剂、酱状物（如番茄酱、涂料）、粉末（如咖啡）等。
一、组件结构
如图1、2中所示，NS多功能测试组件的结构如下：

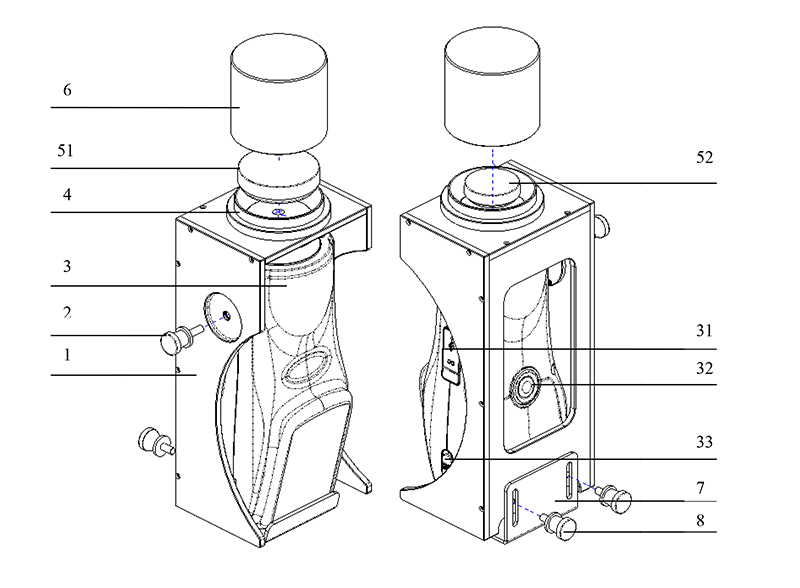

图1 NS多功能测试组件示意图
二、使用方法
NS多功能测试组件的使用方法如下，如图1、图2所示：

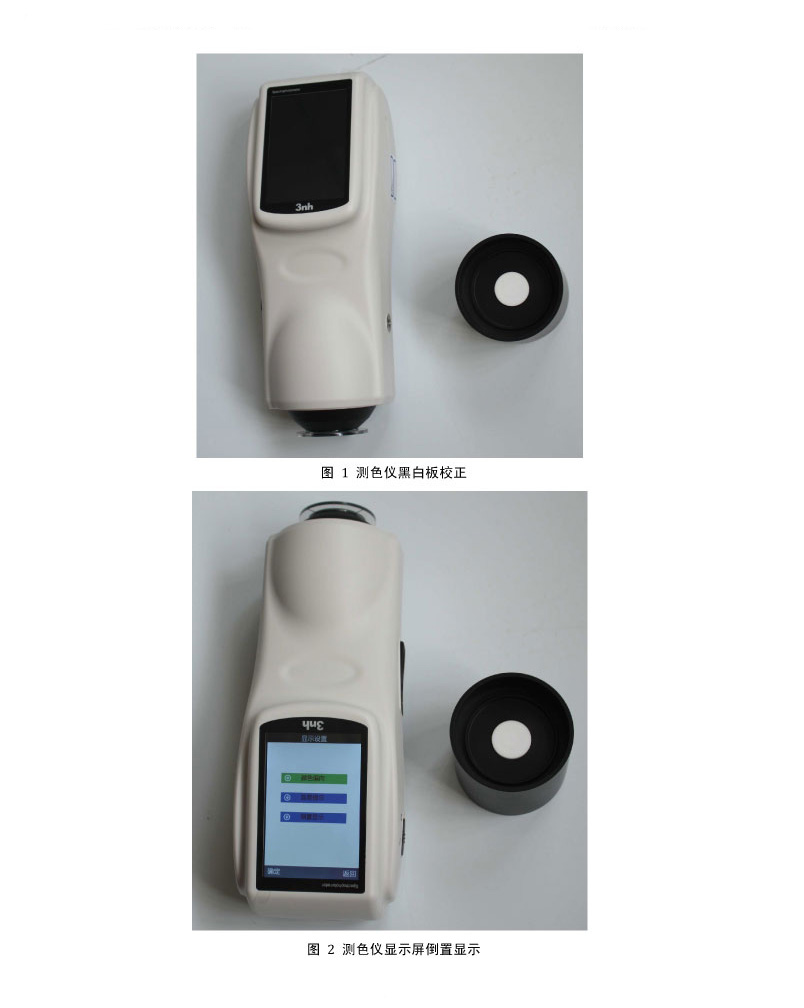

1、测色仪先进行黑、白板校正，校正完毕进入测色仪主菜单，依次点击“显示设置”->“倒置显示”点选打开，将屏幕倒置显示，便于后面操作。

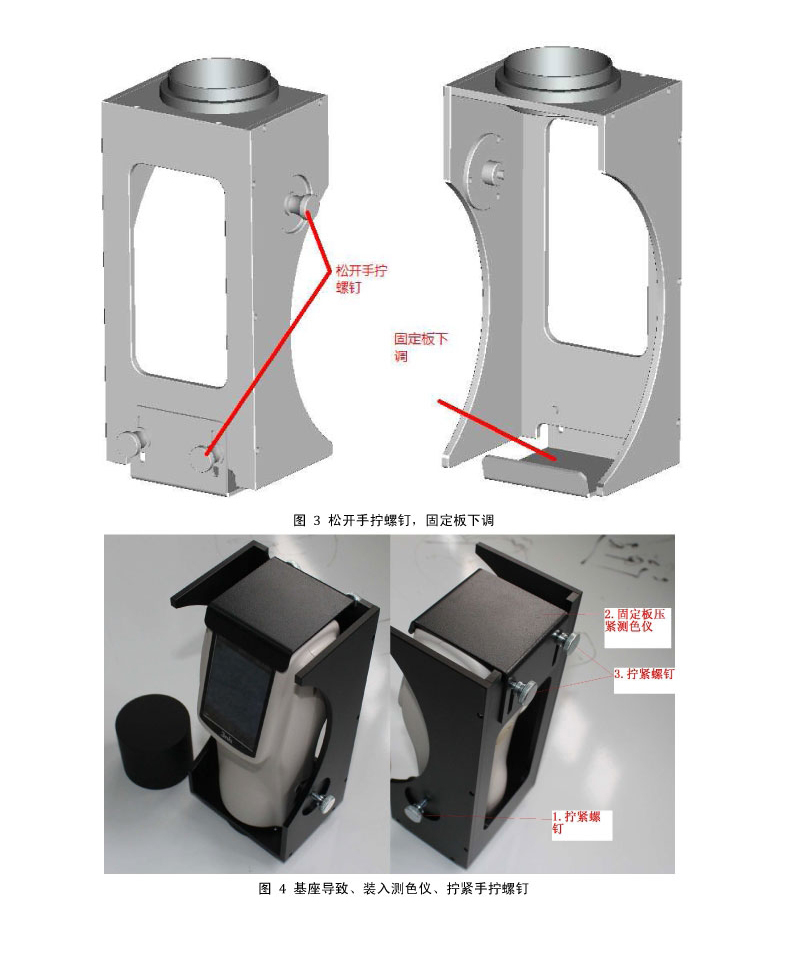

2、轻轻松开手拧螺丝8，使固定板7沿腰形孔可上下移动，使固定板7尽量处于下方位置；松开手拧螺钉2，使得手拧螺钉2的前端面稍低于螺钉固定座9的端面。
3、将测色仪3放入基座1中，测色仪尽量左右居中，测色仪3左侧面（M5螺纹面）紧贴螺钉固定座9的端面，并且使测色仪3的M5固定螺丝孔和螺钉固定座9的孔位对齐，测色仪3测量口径一侧的台阶面紧贴黑腔底板4的底面，向上调整固定板7的位置，拧紧螺钉8，然后拧紧螺钉2。
注意：确保测色仪固定稳固，确保测色仪测量口径一侧的台阶面紧贴黑腔底板的底面。

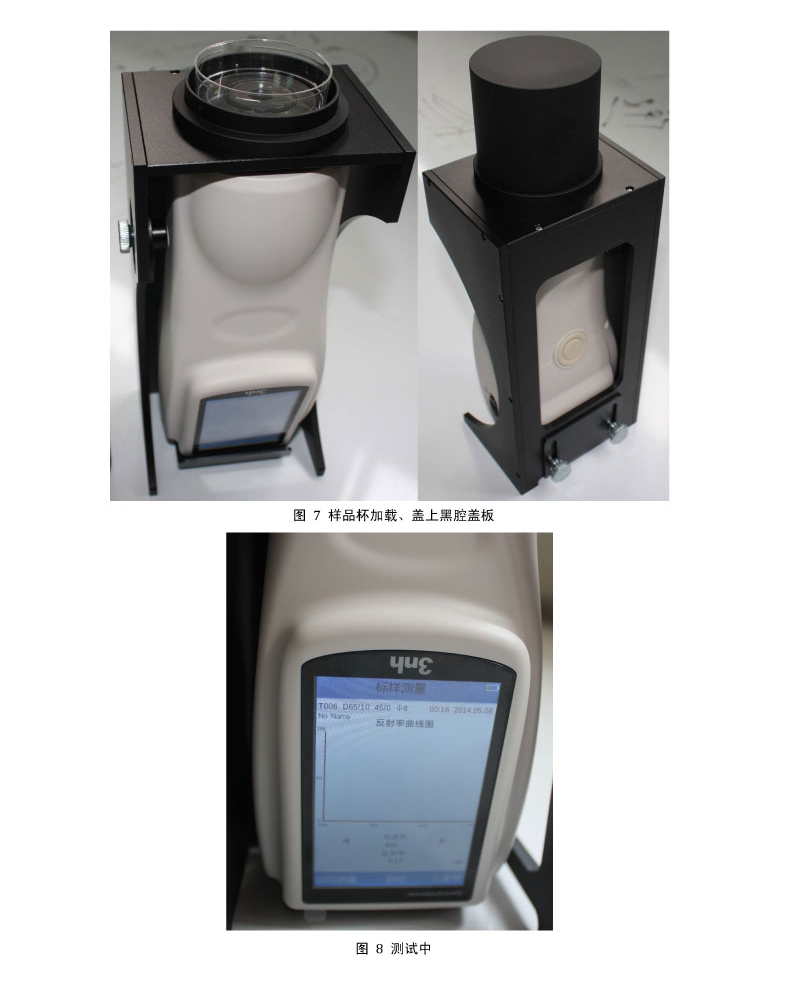

4、根据样品特点，选取适当容量的样品杯（Φ60mm样品杯51、Φ35mm样品杯52均可使用），将待测样品放入样品杯，然后将装有待测样品的样品杯的放入黑腔内，盖上黑腔盖板6，按照测色仪的测试方法进行色度数据测量。
5、测量完毕，取出样品杯；依次松开手拧螺钉2、8，取下测色仪，妥善保管测色仪；将螺钉2、8归位，妥善保管NS多功能测试组件。

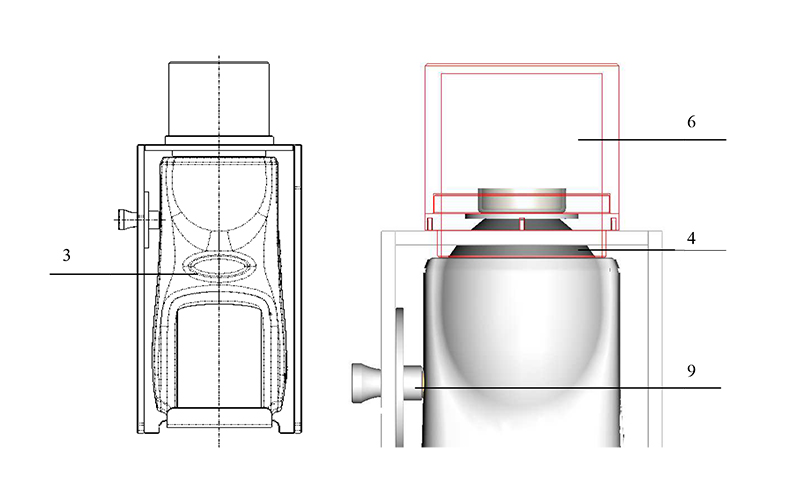

图2 测色仪与NS多功能测试组件的配合示意图
三、注意事项
1、将测色仪3装入NS多功能测试组件前，测色仪应该先完成黑白板校正。
2、安装测色仪3时，确保测色仪测量口径一侧的台阶面紧贴黑腔底板4底面。
3、测量过程中，样品杯装入测量黑腔时务必要小心，不得使样品外溅，不得弄脏测色仪透镜及内部光路，否则导致测色仪无法正常工作。

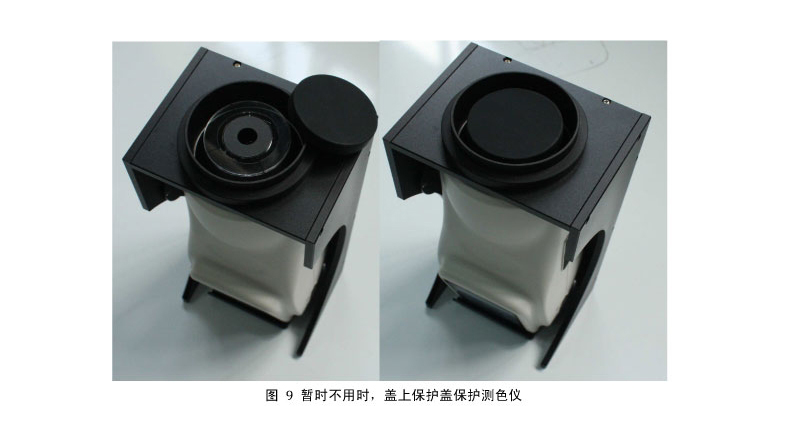

测色仪装配在NS多功能测试组件上面，长期不用时，要及时装上测色仪保护盖，并盖上黑腔盖板，保护测色仪。
4、样品杯有划痕或弄脏时，务必要及时更换，否则影响测试色度数据准确性。
5、使用NS多功能测试组件测量样品时，建议连接上位机配合软件使用。
6、测色仪屏幕设置为倒置显示，操作更方便。
NS多功能测试组件与测色仪装配过程
注：2.0版多功能测试组件，可操作性更加灵活、视野更开阔、固定更稳定、测量更精准、更加人性化。
